一、鏡架部件與類型

?鏡圈（鏡框）：以溝槽及螺絲固定鏡片

?鼻梁：連接左右鏡圈或直接與鏡片固定連接

?鼻托：接觸鼻部的襯墊(托葉、托葉梗和托葉箱)

?樁頭：鏡圈與鉸鏈的連接處

?鏡腳：將眼鏡掛在耳上

?輔助結構：腳套、鉸鏈、鎖緊塊、螺絲、撐片等

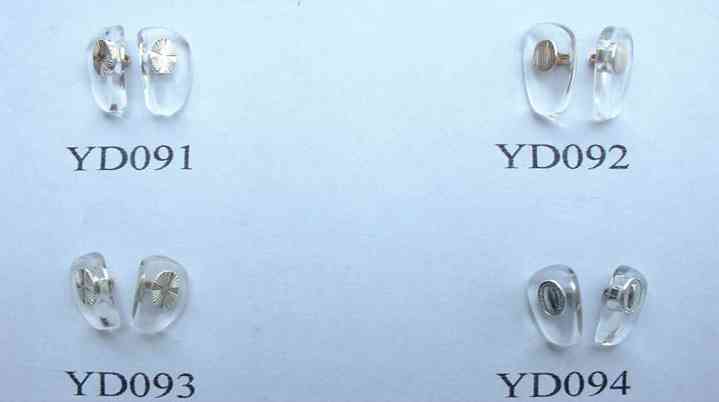

托葉

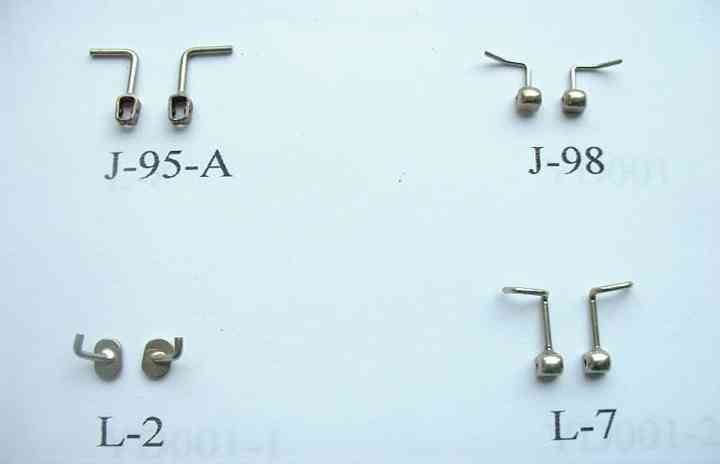

托葉梗和托葉箱

二、 眼鏡架規格尺度

?由鏡圈、鼻梁和鏡腿三部分組成

?各部分的規格分為單數和雙數兩種

?鏡圈尺寸單數為33~59mm 雙數為34~60mm

?鼻梁尺寸單數為13~21mm，雙數為14~22mm

?鏡腿尺寸單數為125~155mm　雙數為126~156mm

三、規格尺寸的表示方法

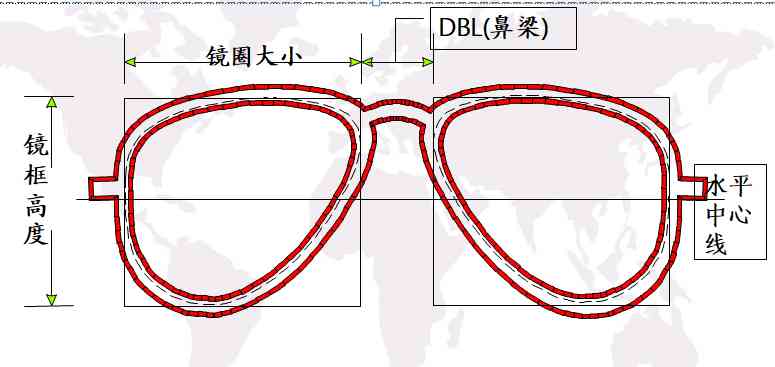

（一）方框法

?在鏡圈內緣或鏡片外緣的水平和垂直方向分別做切線，由切線所圍成的方框，稱為方框法。

?鏡圈尺寸(L) 外切矩形的長度

?鏡圈高度外切矩形的高度

?鼻梁尺寸兩外切矩形之間的距離

?鏡架幾何中心距離

?鏡圈幾何中心點(M)

?用　 表示方法

?例：56　 14-140　　

　　56代表鏡圈尺寸，14代表鼻梁尺寸，

140代表鏡腿長度，單位：mm

?大部分鏡架都采用方框法

?標記在鏡腿內緣

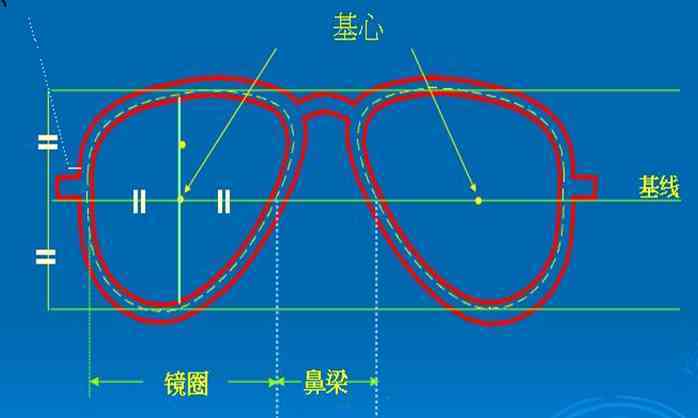

（二）基準線法

?在鏡圈內緣或鏡片外緣的最高點和最低點做水平切線及平分線，其平分線為基準線；鏡圈內緣鼻側與顳側間基準線的長度為鏡圈的尺寸，左右鏡圈鼻側內緣間的基準線距離為鼻梁尺寸。

?鏡圈中心距離：左右鏡圈內緣鼻側與顳側間基準線的長度的中點（基點）間的距離。

?一般高檔的眼鏡多采用基準線法

?標記在鏡腿內緣

?用－表示基準線法

?例：54-16-135

四、其他鏡架尺寸的測量

1、外張角——鏡腿張開至極限位置時與兩鉸鏈軸線連接線之間的夾角。約為80°～95°。

2、顳距——兩鏡腿內側距鏡片背面25mm處的距離。

3、前傾角——鏡片平面與垂線的夾角，一般為8°～15°。

4、身腿傾斜角——鏡腿與鏡片平面的法線的夾角，也稱接頭角。

5、鏡眼距——鏡片的后頂點與角膜前頂點間的距離。

?d=12mm

6、鏡面角——左右鏡片平面所夾的角。為170°~180°

7、鏡腿彎點長——鏡腿鉸鏈中心到耳上點（耳朵與頭連接的最高點）的距離。

?垂長——耳上點至鏡腿尾端的距離。

?垂俯角——側面視，垂長部與鏡腿延長線之間的夾角。

?垂內角——后面視，垂長部與通過鏡腿的垂面之間的夾角。

8、鼻托的前角、斜角、頂角

?前角——正視時，鼻托長軸與垂線的夾角，一般為20°~35°。

?斜角（水平角）——俯視時，鼻托平面與鏡圈平面法線的夾角。一般為25°~35°

?頂角——側視時，鼻托長軸與鏡圈背平面的夾角，一般為10°~15°。

五、眼鏡架分類

?根據款式分類：

全框眼鏡架、半框眼鏡架和無框眼鏡架

?根據材料分類：

金屬眼鏡架、塑料眼鏡架和混合架

六、眼鏡架材料的特點

（一）金屬眼鏡架

（二）塑料眼鏡架

（三）天然材料鏡架

（四）混合鏡架

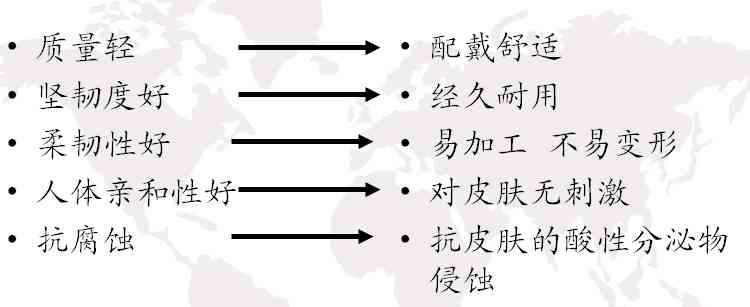

鏡架材料的要求

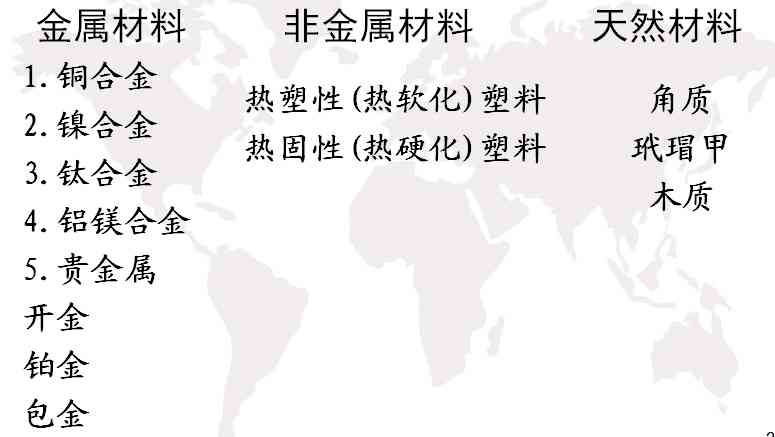

鏡架材料的分類

金屬材料的發展歷程:

銅合金—鎳合金—鋁鎂合金—鈦及鈦合金—金及金合金

1、各種銅合金的比較

銅合金種類

性能

特點

用途

鋅白銅 (銅鎳鋅合金)

耐酸性，彈性好，

成本低，易加工

低檔鏡架，鏡腿、鼻梁

黃銅 (鋅銅合金)

延展性好

呈黃色，易加工， 易變色

低檔鏡架，鉸鏈、托葉

銅鎳鋅錫合金

彈性、電鍍性好

易變色

鼻梁,鏡腿

青銅

（銅錫合金）

彈性、耐磨性、抗腐蝕性好

加工困難，對酸類物質抗腐蝕性差

彈簧,鏡圈

2、各種鎳合金的比較

鎳合金種類 

性能

特點

用途

蒙耐爾合金

（鎳銅合金） 

密度8.9，不含鉻

強度、彈性、耐腐蝕和焊接抗拉性均很好

中檔鏡架、

鏡圈

高鎳合金（鎳鉻）

密度8.67，

比蒙耐爾合金更好

高檔鏡架

不銹鋼

（鎳鉻合金）

彈性、耐腐蝕性很好

強度差，焊接加工困難

鏡腿 、螺絲

3、鈦及鈦合金

?重量輕

?密度為4.54

?銀白色

?強度高

?耐腐蝕性

?可塑性強

鈦的表示符號

?Titan：希臘大力士

?Titan-P、Ti-p、Pure Titaniun表示除鼻支架、鉸鏈和螺絲外，其他部分由純鈦制作。

?Titan-C、Ti-c表示除鼻支架、鉸鏈和螺絲外，其他部分由鈦合金制作。

?Temple-Titan-P或T-Ti-P

?Front-Titan-C或F-Ti-C

?Temple-Titan-C或T-Ti-C

鈦材料的類型

1、純鈦：Ti-P，T-P,TITAN-P…

2、鈦合金－制造眼鏡的主要是β鈦（鈦合金有α型和β型）

?成分：純鈦、白金、鋁及約25%其他金屬（釩鉻等）

?特征：彈性強、重量輕，極強耐侵蝕性能。因不含鎳，所以不會引起過敏。

3、記憶鈦金（memory metal）：又稱為NT合金。鎳及鈦混合制成的合金，經加熱處理后表現出以下性能：

?超輕：比一般鈦合金輕約25%

?超彈性：當用力彎曲或拉緊后放松，形狀記憶合金便會變回原狀（95%）

4、鋁鎂合金

?輕、耐腐蝕性好，強度差，熔點低，焊接性能差

?多用壓鑄法制造鏡架，如同塑膠之射出成型，故多為一體成型之柄，無焊接處

?其缺點為框較粗（太細則易斷）

5、貴金屬

?貴金屬指金、銀、鉑金等

?黃金使用的三種類型：開金、包金和鍍金

1、開金是純金和其他金屬元素合制合金。

?純金太軟，制成眼鏡架易變形。一般使用18K金來制造。

2、包金鏡架（Gold filled）在材料學上稱之覆面合金，即內、外材質可明辨出是何種金屬，不同于一般合金，在眼鏡架而言，內部多為白銅或蒙耐爾合金，而外層則為K金。

3、鍍金鏡架（Gold plating）普通材料外鍍金，厚度在0.5～3.5微米。金黃色、延展性好、不易褪色。

6、開(K)金

?指金合金中純金對其它金屬的比例。

?開(K)是黃金的成色單位，24K為100％的純金，18K金成色指其中含18份的純金，而6份為其它金屬，其含金量即為75%（18/24)

包金

?又稱碾金、加金、滾金，是在基體金屬外包一層K金，厚約10~50um。

?特點：具有金的性質，造價低廉。

?多用于高檔鏡架。

?包架金的基體材料一般使用白銅、黃銅、鎳和金合金等，常用的包金架主要有K18、K14、K12和K10等。

包金眼鏡架的表示方法：

?金含量重量比在1/20以上，用GF表示

?在1/20以下時，用RGP表示

例如：

①1/10 12K GF：1/10表示含金量1/10×12/24=1/20；12K表示12K的合金；GF表示包金符號。

②1/10 10K RGP：1/10表示含金量1/10×10/24=1/24；10K表示10K的合金；RGP表示1/20以下時的包金符號。

二、非金屬材料

?熱塑性(熱軟化)塑料

即可反復加熱、再成形，鏡架用此類材料易于對鏡框及鏡腳進行整形

?熱固性(熱硬化)塑料

一旦成形便不能再重塑，故常與熱塑性塑料混合使用

非金屬材料的比較

材料名稱

優點

缺點

醋酸纖維（熱塑性）

透明性好，易著色易加工，不會老化，不易燃燒

易受侵蝕，機械強度(與賽璐珞相比)稍差。

丙烯樹脂(亞克力) : 熱固性

高穩定、不易老化、不易變形、抗腐蝕強

質硬而脆

軟化點高

環氧樹脂(雙性材料)

質輕、染色性能較佳、不易彎曲變形

成形后伸、縮幅度小對鏡片尺寸要求較高

尼龍（熱塑性）

強度大不易破裂

板材架

?不易燃燒

?比重小，1.28~ 1.32

?幾乎不受紫外線的照射而變色

?硬度較大光澤度好、耐用，不易烘烤加工，溫度應在115-130度，過高會發泡。

?款式比較美觀，配戴后不易變形。

注塑架

?節省原材料，可大量生產，所以成本較低，價格較板材架便宜

?但牢固度不及板材架

?板框不褪色，較不易斷裂；注塑框造型變化大，較有立體感

環氧樹脂－光學塑膠

?熱固性材料的穩定，熱塑性材料的可塑性

?量減輕30%，并提高舒適感。不需要金屬芯來增加強度

?用“真空特殊成型”制造鏡架，鏡架更有立體感

?顏色多彩：基本色有七千余種，工藝不同會在色調與光澤上形成差異，再配合復色、鑲嵌顏料等方法，顏色更豐富

?耐熱，不變形

?可永久保持調整時的最佳狀況。長期使用，也不會產生變型、歪斜、松馳等現象。

三、天然材料

玳瑁

1.是一種海龜科動物

2.產于熱帶、亞熱帶沿海地區

3.用做鏡架材料的是它背面的角質板，表面光滑，具有褐色和淡黃色相間的花紋

?顏色豐富，有琥珀、金黃、亞黃、灰暗、中斑、中紅、深斑和烏云八種,玳瑁甲的品質一般以顏色而論

?獨特的光澤，質輕、耐用

?易加工拋光、可熱塑(加熱加壓時可結合，故可修復)、冷時極脆，易變形

?對皮膚無刺激

?加工時要求的技術性較高

?由于玳瑁產量較少,價格昂貴

玳瑁框的調整步驟

?將水煮沸至一百度

?將玳瑁框須調整部位浸入水中加溫使其軟化，時間依玳瑁之厚度而定

?取出調整時，快調慢折，一小段一小段調整可避免產生折斷之現象

?玳瑁冷卻的時間很快，如轉硬時則需從頭開始反覆的處理

?玳瑁框配好之后最好能浸一個晚上的冷水，使其色澤更加鮮亮

?玳瑁框的保養即是浸水，切記勿用超音波清洗，因其震動頻率會使鏡架與金屬物磨擦而產生刮傷，繼而喪失其價值感。

對于制造鏡架材料的要求

1）彈韌性好（戴得舒服、不易斷）

2）硬度高（不變形）

3）遇熱（約70-100℃）能伸縮（ 好裝鏡片）

4）對染色、著色親和力好（加工染色易，且不易掉色）

5）耐熱（防高溫）

6）耐蝕性好（不會被汗酸或油脂等腐蝕）

7）不刺激皮膚
