假翡翠的危害非常的大！大家千萬不要帶在身上！一般做假的翡翠類型有如下：

B貨，強酸浸泡的翡翠。

C貨，染色翡翠。

D貨，非翡翠類。

以上類假貨翡翠翡翠難以鑒別，我特別整理了各種鑒別方法供大家參考，希望對大家有幫助！

傳統的翡翠制造工藝中對已切磨成型的翡翠制品過酸燉蠟，其目的是改善其表面特征，并未破壞其內部結構。而翡翠漂白充填處理主要是去除翡翠中影響顏色和透明度的雜質，充填和掩蓋翡翠中的裂隙降低翡翠的脆性以達到增加翡翠的美感，提高售價而獲得高額利潤的目的。市場常稱之為B貨翡翠。如充填時添加著色劑，則稱之為B+C翡翠。所以漂白充填處理的對象一般是中低檔的首飾和坯料先了解翡翠B貨加工全過程，讓你明白翡翠B貨是怎么產生的！

一．翡罩原料的選擇和前期處理

進行B處理的翡翠一般選擇中低檔、中粗粒結構和裂隙多的翡翠。如豆種、花青、白底青等原料，而纖維狀細粒結構和裂隙很少的翡翠一般不做此處理。對于進行處理的手鐲原料，需用耐酸耐堿的不銹鋼絲捆扎固定，其目的是防止鐲料在處理過程中相互碰撞，特別是處理后鐲料結構松化，易造成破碎。

二.酸處理

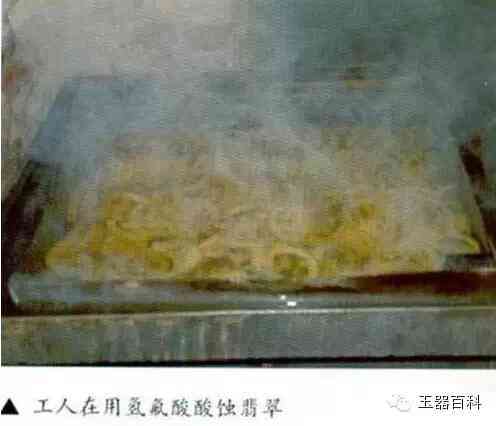

將待處理翡翠原料放入濃硝酸和氫氟酸混合液中加熱。溫度范圍為90攝氏度—100攝氏度之間，如果溫度大于100度，酸液沸騰，極易揮發，短時間內酸液即失去作用。而在90度左右溫度下既可以加快反應速度發揮酸液與翡翠中亞鐵離子和鐵離子的作用去除黃色和臟底，又可以減少揮發延長酸液的使用期限。反應一段時間以后從酸液中取出翡翠原料放入清水中，提高溫度，沸騰后取出，重新換上清水，再加熱至沸騰。如此重復3—4次，目的是清洗掉滲入翡翠中的酸液，由于翡翠晶粒之間或裂隙中的著色物質被酸溶解帶走，從而使翡翠底色發白。發干，不透明，這時翡翠結構已受到一定程度的破壞。

三.堿處理

酸處理后經過清水洗滌的翡翠原料放入燒堿溶液中加熱至90度左右，既中和了酸液，同時由于強堿作用，加速裂隙的擴大從而進一步松化了翡翠結構，上述酸處理和堿處理的過程重復進行多次，可根據原料顆粒度的大小或結構的致密程度進行調整，一般為數十天不等。由于翡翠的礦構組成不盡相同，酸處理時，翡翠樣品酸蝕速度和處理效率有很大的不同。有些翡翠甚至在酸處理后也不適合充填。一般來說雜質越多酸蝕速度越快。所需處理時間越短。同時，翡翠結構的松化和被破壞程度與原來翡翠的結構致密程度有關也與強酸強堿的濃度和處理時間的長短有關。如果原來晶粒較細而致密的翡翠原料浸泡的時間越短。其結構受到破壞程度就越輕；如果原來的結構較粗而松散，加上處理的時間又較長，其結構受到的破壞就較強。處理過程中由于酸堿溶液在反應溫度下易揮發，換液次數多，酸堿溶掖濃度高，成本就提高了。但處理時間可相應縮短；反之換液次數少成本相應降低。酸堿溶液因揮發而濃度降低導致處理時間延長。因此為了達到凈化松化翡翠原料的目的，必須根據待處理原料選擇經濟合理的酸堿濃度、換液次數、處理溫度及處理時間。

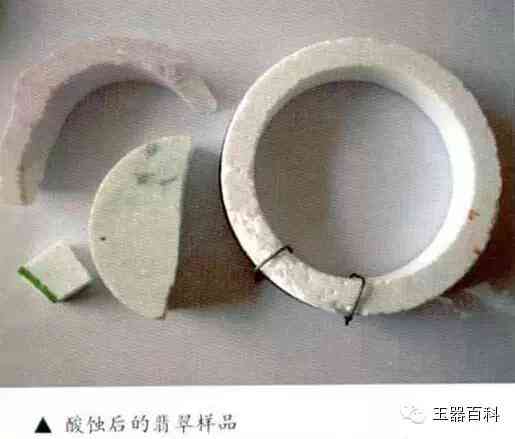

經過反復酸堿處理后的翡翠結構非常疏松，輕觸即有顆粒脫落，因此鋼絲固扎有效地減少了鐲料的破碎率。

四.注膠充填處理

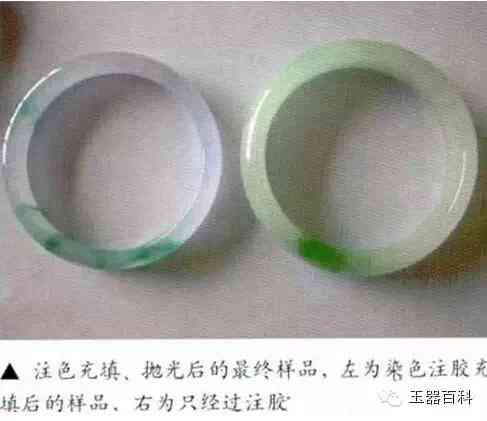

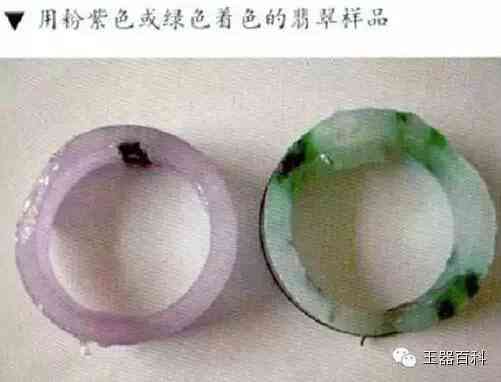

酸堿處理翡翠的過程呈沿著顆粒間隙進行的因而導致其結構疏松，充填樹脂不僅為了膠結已成為松散狀的結構提高其強度也為了這到增加透明度的目的。酸堿處理后的翡翠經中和清洗后放入烘箱中烘干再移入高壓釜中，密封后抽真空，然后將環氧樹脂和固化劑二乙醇胺以一定比例混合，加熱降低其粘度然后加入高壓釜中。此時繼續保持抽真空狀態一段時間，然后關閉真空泵，恢復常壓再在高壓釜內加入一定壓力。其目納是為了使樹脂能完全進入翡翠松化的結構中，取出翡翠原料。加熱至其表面固化即完成B處理過程。處理后的材料可進行拋磨成型、雕刻等后期工序。注色充填、拋光后的最終樣品，左為染色注膠充填后的樣品。右為只經過注膠充填的樣品。

五.著色處理

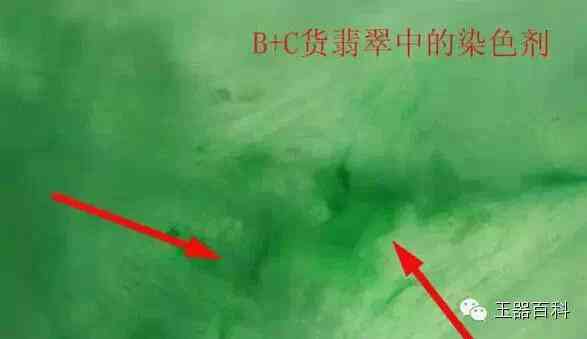

注膠充填處理前，可根據客戶需要進行染色處理，在原料表面點染顏料。顏料分為油溶和水溶兩種，分別稱為油性染料和水性染料；可點染也可浸染；可染同種顏色，也可以同時染多種顏色。染色后再進行注膠充填處理，更顯得自然柔和，且穩定不易褪色。

六.B貨翡翠的表面處理

翡翠經過注膠處理后再進行拋光等后續處理，使表面平滑，光澤增加，網狀龜裂紋不易出現，光彩奪目。

B貨的危害就不用說了！制作工序都看到了，帶在身上估計不會有什么好結果！

目測翡翠，一般應該有兩點要注意，一看翡翠有沒有翠性（當然冰種、玻璃之類的除外），另外再看翡翠有無色根！

翠性

翡翠的翠性，也稱“蒼蠅翅”，是翡翠業內對翡翠結晶體結晶面的稱呼，是翡翠特有標志。那什么是翡翠的翠性呢？翠性是指組成翡翠的礦物晶體面和晶體解理面，在光線照射下，晶體面和解理面會呈現針狀、柱狀或片狀的閃光面，很像昆蟲蒼蠅的翅膀，簡稱“蒼蠅翅”。

當翡翠的結晶體足夠粗大時，翠性也就是“蒼蠅翅”會特別明顯，肉眼可以輕易觀察到。而玻璃種翡翠、冰種種翡翠的結晶體非常細小，幾乎看不到“翠性”，肉眼很難見。

“翠性”對翡翠品質的意義：

“翠性”的明顯程度是翡翠結晶體顆粒大小的反映，翠性越明顯結晶體越大，“翠性”越不明顯，結晶體顆粒越小。拋開其他因素，可以這樣理解，翡翠結晶顆粒越細小，品質越好，也就是種頭越好。大部分“蒼蠅翅”明顯的翡翠水頭都很差，通明度很低，但也有例外的情況，有些老坑翡翠的翠性較明顯，但是它的水頭卻很好，通明度幾乎可以與冰種翡翠相媲美。 因此“翠性”只能作為翡翠品質優劣的依據，但不是絕對的根據。

“蒼蠅翅”對翡翠的鑒定意義 ：

翡翠的“蒼蠅翅”是判別翡翠真假的重要標志之一。與其他玉石不同，翡翠的晶體是以纖維狀、柱狀或顆粒狀為主，因此它的晶體面和解理面會呈現纖維狀、柱狀或顆粒狀閃光的“蒼蠅翅”，這是翡翠的特有現象，是判斷是否為翡翠的依據。但“蒼蠅翅”不能作為翡翠A、B、C貨的依據，因為翡翠B、C貨也會有“蒼蠅翅”。觀察翡翠的翠性時，可在陽光或燈光下，借助反射光在翡翠的表面尋找“翠性”；在透射光下則很難觀察到翡翠的翠性特征。

或者顏色的形態，形狀邊界的變化。

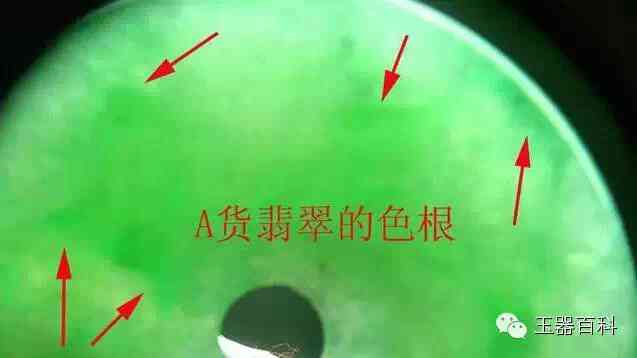

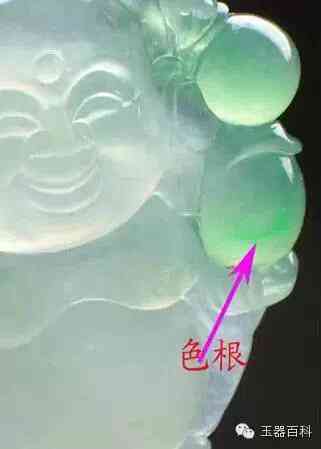

色根

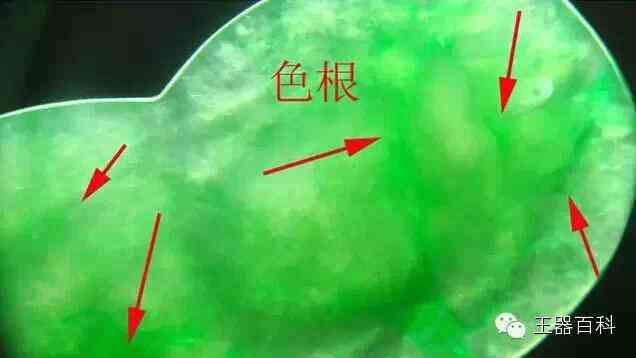

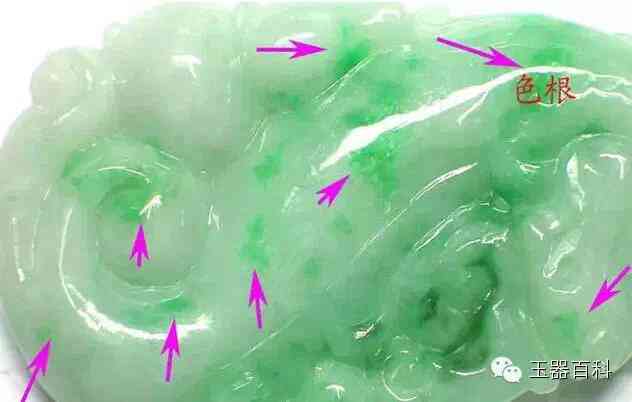

色根是翡翠中的顏色分布不均勻的現象。色根是翡翠地子之外的綠色部分不均勻分布形成的。色根可以是各種形狀，各種形態。一般來說色根的顏色可以與地子顏色有比較大的差異，也可以只是顏色深淺。

工具

如果可能準備一些工具那就更方便！俗話說工欲善其事，必先利其器！看看有什么樣的利器可以辨別翡翠的真偽！

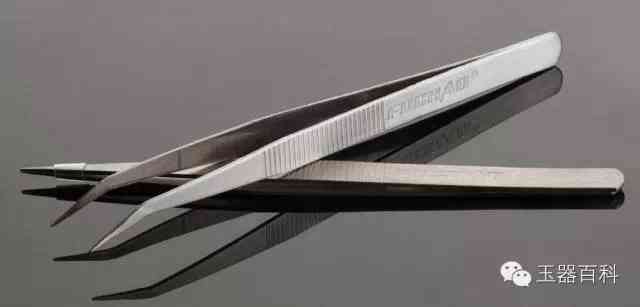

1、鑷子 （看戒面的時候能用上，不帶也行）

2、10-40倍放大鏡（用帶熒光的）

3、折射儀（一般用不上）

折射儀是很重要的寶石鑒定儀器，其設計目的是能無損、快速、準確的讀出待測寶石的折射率。每種寶石有其對應的折射率，比如翡翠是1.66,紅寶石和藍寶石是1.762~1.770,海藍寶石是1.577~1.583,碧璽是1.624~1.644等等。通過準確的測出寶石折射率，就可以大體確定待測寶石到底可能是什么寶石，然后再結合其它的鑒定手段確定寶石種屬。

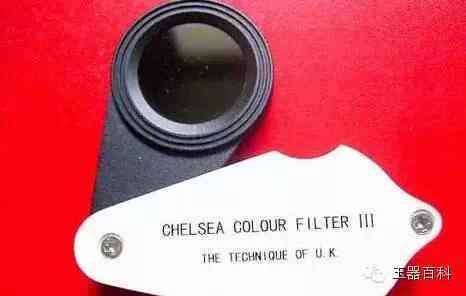

4、查爾斯濾色鏡（這個我試驗過，有比較小的那種）

查爾斯濾色鏡是由兩個濾色片構成，其特點是濾色片僅能通過深紅色和黃綠色的光，而其它的光則全部吸收。查爾斯濾色鏡最早用來區分天然祖母綠及其仿制品，因為祖母綠在濾色鏡下呈紅色，而其它綠色的仿制寶石則仍然呈綠色。另外，在人工染色處理的寶石和人工合成寶石的檢測方面也相對比較實用，如染色翡翠和藍玻璃在濾色鏡下顯紅色，但是，有些寶石在濾色鏡下顏色也不太明顯，如染色石英巖在濾色鏡下顏色變化就不明顯，因此，查爾斯濾色鏡的鑒定結果一般只具參考性作用。

第三代查爾斯濾色鏡，由于它的鏡片特殊，是一種永不脫色的玻璃制成，所以，我們就不必擔心會有一天看不出染色寶玉石了，而且，這種特制玻璃本身加深了濾色效果，對于一些很淺淡的染色也可以看出。另外它還很人性化的多加了一組30倍的廣角光學寶石放大鏡，更便于收藏者們細微觀察翡翠、寶石的內部結構柳裂及雕刻工藝的好壞等等。光學特性：透射深紅色光及少量的黃綠色光，吸收綠色光和其他色光。因其透射色光和吸收色光的特性，給我們在識別各種染色的綠色的寶玉石和藍色寶玉石中提供了很大的幫助，尤其是和田玉的假籽料染色皮子和仿古玉的染色沁更是為收藏者省去了好多的上當機率。

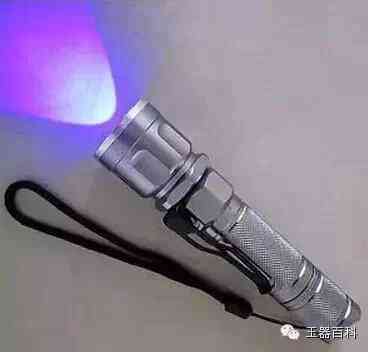

5.紫外熒光燈（一般買小型顯微鏡有帶的，后面有介紹如何使用的）

紫外熒光燈的功能是用來檢測寶石是否具有熒光和磷光，天然紅寶石在紫外熒光燈下就顯示很漂亮的紅色，大部分鉆石在紫外燈下也有多種顏色的熒光顯示，如橙色、黃色、綠色、藍色和紫色，而有些寶石卻不具有熒光性，如藍寶石、石榴石等，這些都可以在寶石鑒定時起到一定的啟示性作用。

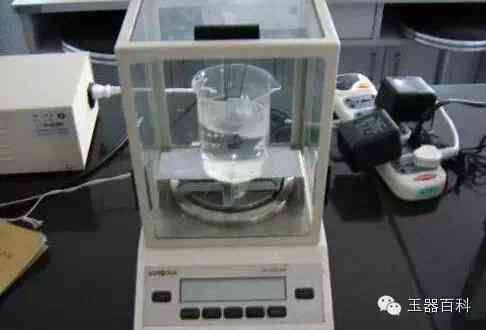

6、電子天平（測比重夠專業）

用來測寶石的比重，不同的寶石有不同的密度，比如紅寶石和藍寶石的比重為4左右，翡翠為3.34，軟玉為2.95，有時只測量寶玉石的比重就對鑒定寶玉石非常有效，但是因為體積較大，不可能隨身攜帶，所以具有局限性。

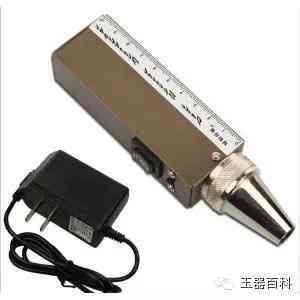

7、強光手電筒（玩原石必備）

強光手電筒操作簡單，便于攜帶，是珠寶行業從業人員必備的工具。說到手電，其實強光分黃色光，白色光兩種！黃色光穿透性強些，白光更接近陽光，不容易看偏色！兩種都可以用！

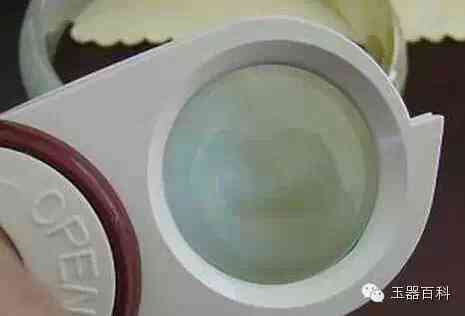

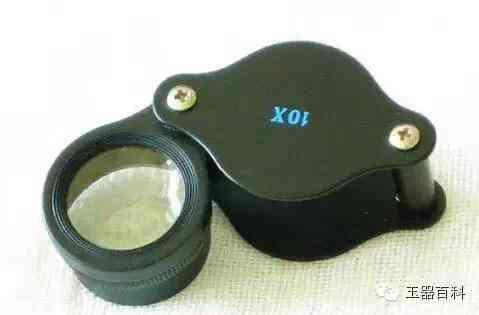

利器到手，就看看如何使用吧！首先拿起手邊的工具放大鏡鑒別A與B，先發兩張我們鑒別翡翠的時候常用的放大鏡，很多地方有賣的，幾十塊錢，10倍到40倍都有賣的！

首先要知道的一點是：

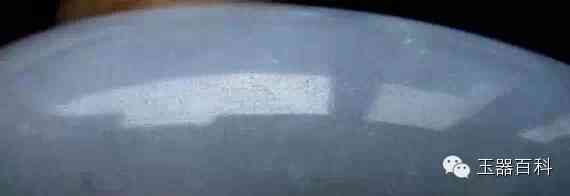

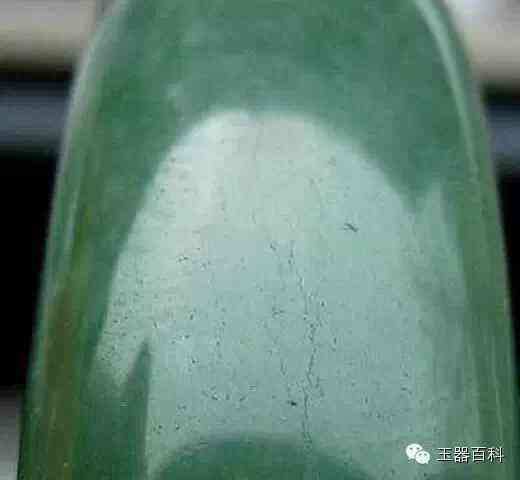

A貨也會出現拋光不好的情況或者下刀造成表現的傷痕。如圖

但是A貨由于是天然進行拋光，所以只會出現一些獨立的小坑，那是分子間的密度不均勻造成的。

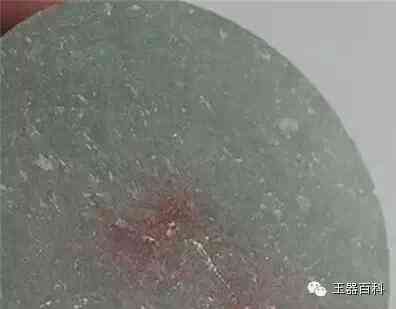

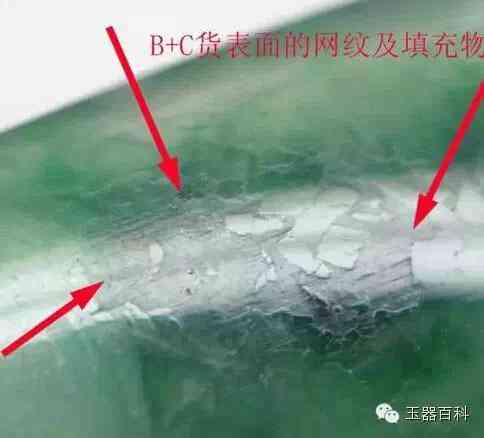

而B貨一般都會用酸堿類的東西對翡翠進行清洗，刨去雜質，所以在表面留下的會有水流過的感覺的印記，我們叫網紋。如圖

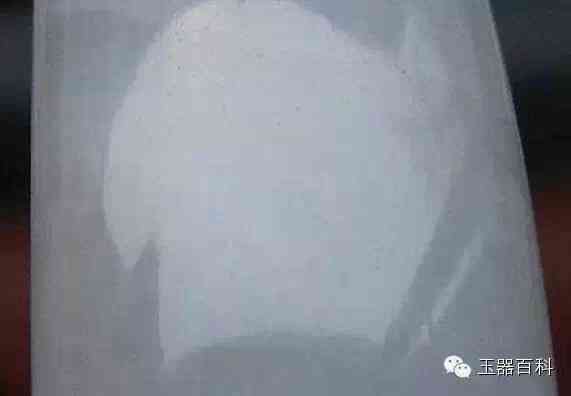

看看放大鏡下蠟的情況，由于翡翠工藝的限制，目前對翡翠拋光打磨等經常要用到蠟，在以前國家的鑒定中，注蠟的步驟是允許的.也被列為翡翠A貨，但的國家規定,將很嚴重的注蠟，均列為B貨(優化)所以，用放大鏡觀看有無注蠟也是很重要的了，如圖：

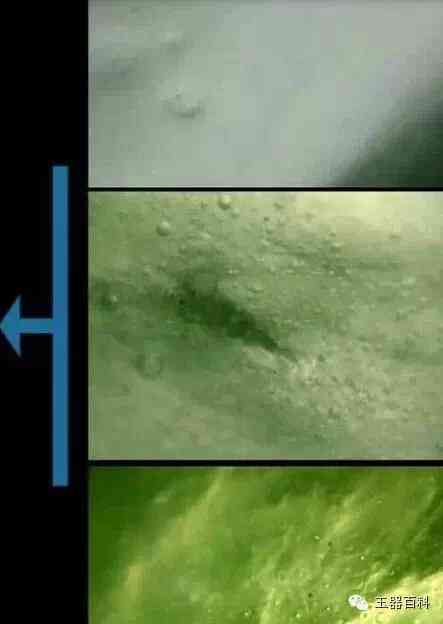

圓圓的東西是氣泡，是因為注蠟過程而產生的，注蠟到這么嚴重的程度，那一定是B貨了

翡翠紫外熒光特征

紫外熒光是利用在長波365nm或短波253.7nm的紫外線照射下，不同寶玉石發出的紫外熒光特征會有不同，從而鑒別寶玉石。

翡翠B貨和B+C貨都經歷了酸洗和充膠或者充蠟的處理過程。在紫外光照射下，有機膠質和蠟會發出明顯的紫外熒光。而天然翡翠因不含有機膠質和蠟，在紫外熒光燈下一般不會發出紫外熒光。因此，紫外熒光常被作為鑒別天然翡翠與B貨、B+C貨等是一個有效的方法。

傳統的翡翠飾品加工過程中，一般在拋光工序完成后，都會浸到熔化的蠟中泡上一段時間，由于部分蠟浸入到翡翠中和表層，使翡翠顯得更加圓潤透亮，俗稱“和蠟”。正常的翡翠“和蠟”只有少量的蠟附在其表層，增加光亮度，在紫外熒光燈下不會產生明顯紫外熒光。但當蠟在翡翠中相對集中時，會產生紫外熒光。

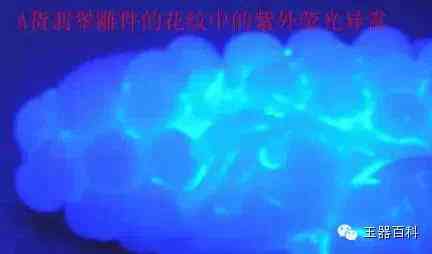

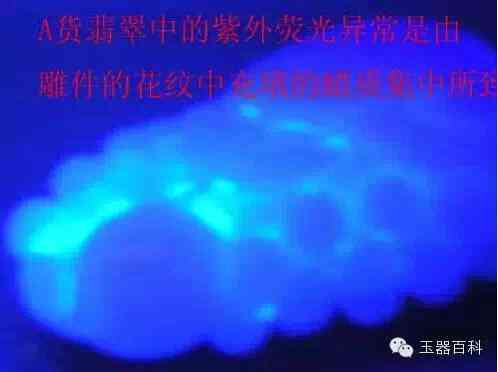

翡翠雕件局部的溝槽中常因拋光不好，拋光工人偷懶，拋光粗糙，而用大量蠟充填。這樣的翡翠在紫外熒光下常見有線狀的白色熒光。

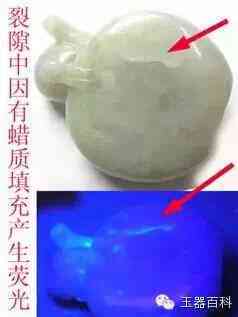

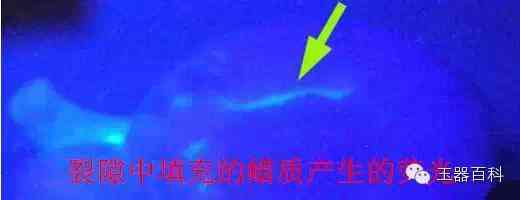

部分具有裂隙的翡翠，裂隙中常充填有大量的蠟質。這樣蠟質的存在掩藏了裂隙的存在，同時無綹不作花，在綹裂處雕刻花紋以掩蓋綹裂的存在。由于這些有綹裂部位充填了大量的蠟質，在紫外熒光下產生面狀的熒光，面狀的分布是和裂隙的延伸方向有關。

礦物顆粒粗大、質地結構疏松的翡翠，“和蠟”過程中會使蠟過多地滲透到翡翠的礦物間隙內部，蠟質相對集中，從而導致翡翠出現局部或整體紫外熒光。一些質地差、種干的翡翠中表現更為明顯

翡翠AB貨鑒別填充物的鑒別 ：

翡翠中的裂隙是客觀存在的。無論A貨還是B貨翡翠都存在裂隙。按成因可以分為原生裂隙，次生裂隙和人為裂隙。人為裂隙也可以劃分在次生裂隙中。因為強調它的人為*，故從次生裂隙中單獨列出來。

原生裂隙是翡翠形成過程中以及翡翠成巖以后經歷內力地質作用發生塑性形變以及脆性形變形成的斷裂裂隙，節理，裂理等。裂紋，石紋，愈合裂隙等都是脆性形變的結果。

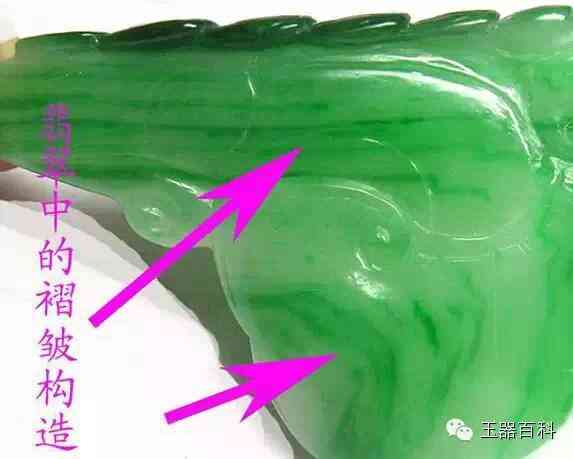

上圖是塑性變形的代表。下圖則是脆性形變的結果。

愈合裂隙是原來存在的裂隙在地質作用過程中被后來的物質充填，使得原來的裂隙愈合，表面上看似乎有裂隙痕跡的存在。實際上已經沒有裂隙的存在。這種愈合裂隙對翡翠的耐久性沒有影響，只是作為一種瑕疵，對翡翠的完美度有影響。

石紋是翡翠中礦物顆粒之間的孔隙。這種孔隙由于翡翠結構不同，硬玉礦物顆粒大小不同，孔隙的大小也就不同。石紋的明顯程度也就不同。形成石紋的礦物間沒有相互穿插切割現象。

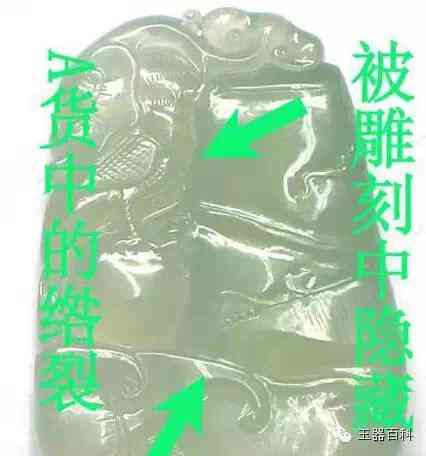

A貨翡翠成品的設計加工過程中都要進行剜臟去綹的程序，就是說在一件雕件設計完成后，根據圖樣，首先就要進行去掉雜質，遮掩綹裂。玉器行還有一句行話叫無綹不作花。凡是在沒有必要出現的花紋的地方出現了和主題不相干的紋飾，那么這個地方一定是有綹裂的存在。花紋是為了掩蓋綹裂。

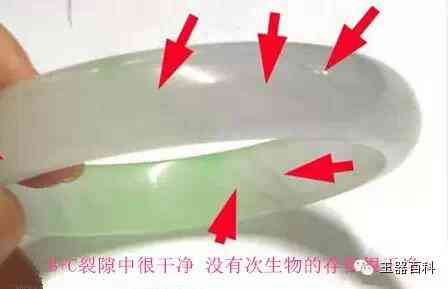

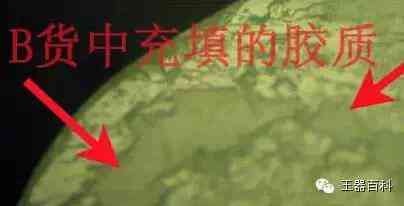

B貨中的裂隙，在注膠階段被充填了有機膠質。

由于B貨翡翠中的裂隙充填有有機質膠，所以，B貨中的裂隙相對較難看到。

想了解更多玉器珠寶知識，請在微信上搜索添加全國領先專業的玉器珠寶公眾賬號：“玉器百科”，微信號：yuqibaike。
